艾利打印貼標機ALX92x標簽紙安裝方法

以下是艾利ALX打印貼標機安裝標簽紙的方法。  注意：只有接受過專業培訓的技術人員才可以安裝更換物料。安裝打印物料可以參照貼標機上的標簽圖和依據以下的步驟，并注意碳帶及標簽的安裝方向。

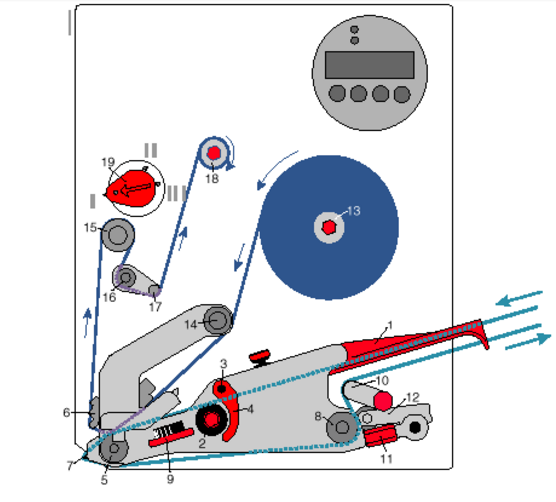

1. 1 Material guide: 標簽導向槽；
2. 2 Brake roller :標簽傳送軸；
3. 3 Contact axle：壓桿 
4. 4 Opener：壓桿開啟器 
5. 5 Print roller：打印滾軸； 
6. 6 Print head：打印頭； 
7. 7 Dispensing edge：剝離器；
8. 8 Feed roller：走紙軸； 
9. 9 Adjustment wheel punch sensor：標簽定位感應器調節旋鈕；
10. 10 Deflecting roller：標簽底紙傳送過渡軸； 
11. 11 Shutter：回卷壓紙輪手柄； 
12. 12 Spring-suspended block：回卷壓紙輪；
13. 13 Ribbon unwind mandrel：碳帶展開軸；
14. 14 Ribbon deflector：碳帶過渡軸；
15. 15 Ribbon roller：碳帶傳送軸； 
16. 16 Ribbon deflection roller：碳帶傳送過渡軸；
17. 17 Rocker tube：碳帶傳送過渡彈簧；
18. 18 Ribbon rewind mandrel：碳帶回收軸；
19. 19 Setting screw print head con-tact：打印頭壓力調節器；

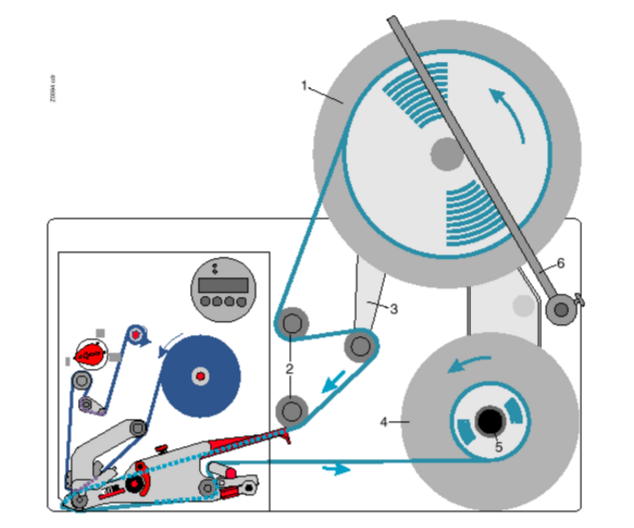

1. 1 Unwind unit：標簽安裝盤； 
2. 2 Deflection roller：標簽傳送過渡軸；
3. 3 Rocker arm：恒力搖臂；
4. 4 Rewind unit：底紙回卷器；
5. 5 Knob：壓緊手柄； 
6. 6 Guiding arm：標簽固定手臂；

安裝標簽：

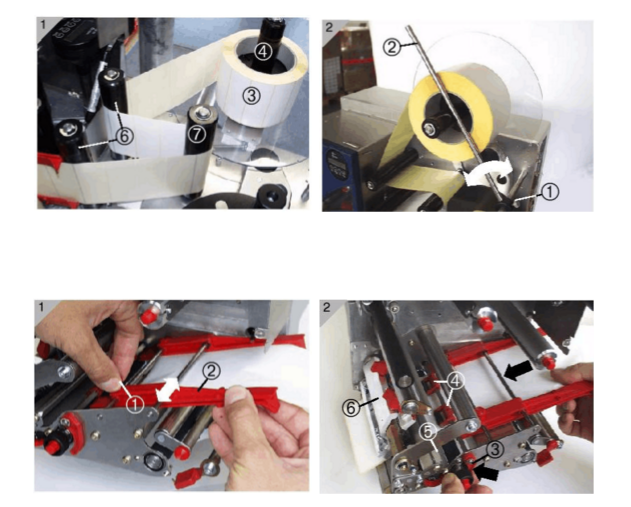

1. ☆  打開前蓋。
2. ☆  將打印標簽放在軸架上，并確認標簽3的卷開方向為逆時針。用標簽固定手臂將標簽 固定好。 
3. ☆  將物料繞過下面的傳送過渡軸6和恒力搖臂7。
4. ☆  按下右側紅色提升桿3，以提起送紙的壓力傳送軸，并將標簽從打印頭下面穿過。
5. ☆  調整壓力軸的平衡以保持打印原料移動順暢。 
6. ☆  調整標簽導向槽2，以保證標簽使用過程中不會左右偏位。

如下圖

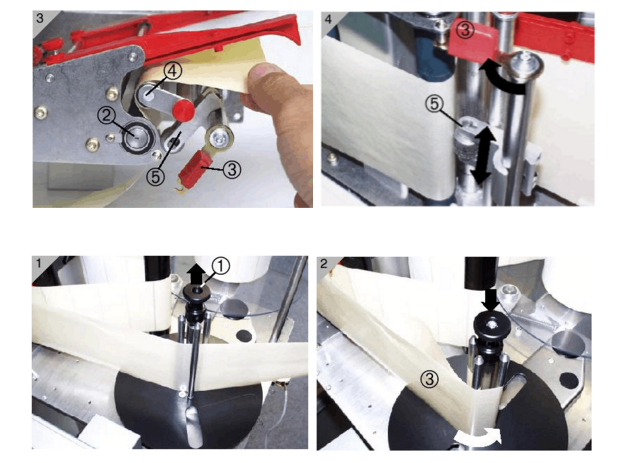

1. ☆  將標簽繞過回卷器的傳動軸（如圖3），并將回卷壓紙輪了鎖緊。
2. ☆  將標簽的前端卡在回卷器上。
