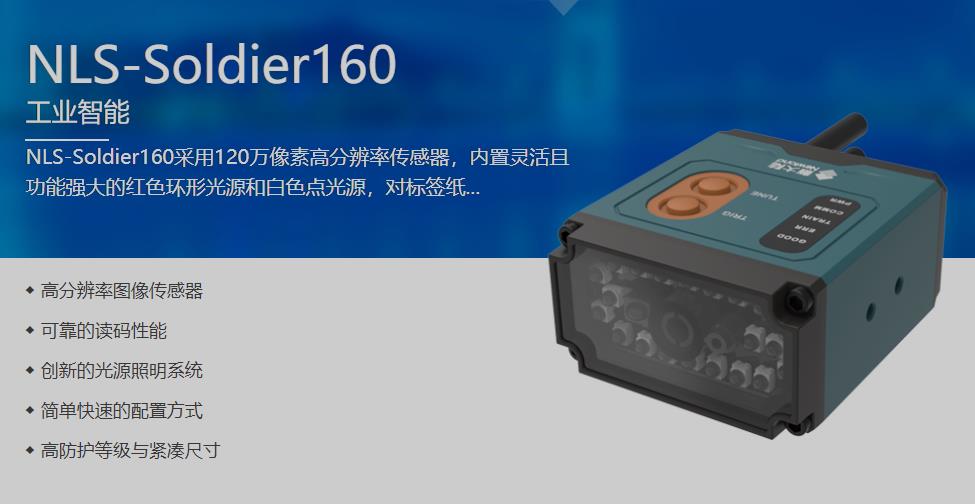

新大陸固定式的工業讀碼器NLS-Soldier160采用120萬像素高分辨率傳感器，內置靈活且功能強大的紅色環形光源和白色點光源，對標簽紙、不同材質DPM類條碼同樣具有穩定的識別能力，同時達到IP65的防護等級，適應于電子、新能源、汽配液晶等工業讀碼應用。
- ◆ 卓越的 DPM 解碼能力
-
采用新一代工業解碼算法，對鐳雕、打點等直接元件標識（DPM）條碼都具有強大的解碼能力。
- ◆ 創新的光源照明系統
-
提供紅色環形光源與白色點光源，可以根據場景進行成像區域配光，滿足不同的材質（反光）、形態（曲面）、背景與條碼顏色的各類復雜的掃碼需求。卓越的解碼能力與光源設計確保了高速的移動讀碼能力。
- ◆ 高分辨率圖像傳感器
-
采用 1280 × 960 高分辨低噪聲圖像傳感器，提升條碼識別精度。
- ◆ 簡單快速的配置方式
-
通過配置軟件 NSet，可以對掃描器的功能進行多樣化的配置，包括組網、多碼、通訊等功能。
- ◆ 高防護等級與緊湊尺寸
-
具備 IP65 防護等級，小尺寸設計，適合于環境復雜以及較為緊湊的工業環境中。
- ◆ 多種型號滿足多場景
-
提供 NHD, SER, NER 等多種距離及角度版本，可滿足不同的應用需求。
技術參數表
|
掃描性能 |
圖像傳感器 |
|
CMOS |
||
|
像素 |
|
1280 × 960 |
|||
|
照明 |
|
紅色環形光源/白色點光源 |
|||
|
對焦 |
|
單點激光650nm |
|||
|
識讀碼制 |
2D |
QR Code, Micro QR, Data Matrix, PDF417 |
|||
|
1D
|
EAN-13, EAN-8, UPC-A, UPC-E, ISSN, ISBN, Code 128, Code 39, Code 93, Codabar, UCC/EAN 128, AIM128, Interleaved 2 of 5, ITF-14, ITF-6, Standard 2 of 5, Matrix 2 of 5 , COOP 25, Industrial 2 of 5, Plessey, MSI Plessey, ISBT128, Deutsche14, Deutsche12, Code 11. |
||||
|
識讀精度 |
|
≥2mil |
|||
|
典型識讀景深 |
型號 |
Soldier160N-HD |
Soldier160N-ER |
Soldier160S-ER |
|
|
QR(3.33mil) |
50-65mm |
-- |
-- |
||
|
QR(5mil) |
35-79mm |
90-130mm |
190-250mm |
||
|
QR(10mil) |
25-110mm |
60-190mm |
160-310mm |
||
|
Data Matrix(3.33mil) |
45-70mm |
-- |
-- |
||
|
Data Matrix(5mil) |
36-85mm |
70-140mm |
180-265mm |
||
|
Data Matrix(10mil) |
25-110mm |
50-210mm |
150-345mm |
||
|
Code39(1.67mil) |
43-65mm |
-- |
-- |
||
|
Code39(3.33mil) |
40-80mm |
70-150mm |
185-285mm |
||
|
Code39(5mil) |
30-95mm |
60-230mm |
165-370mm |
||
|
EAN13(13mil) |
40-130mm |
35-350mm |
95-500mm |
||
|
運動容差 |
|
最高2m/s |
|||
|
條碼靈敏度
|
傾斜(pitch) |
±50° |
|||
|
旋轉(tilt) |
360° |
||||
|
偏轉(skew) |
±60° |
||||
|
視場角度
|
|
Soldier160N-HD：水平41°，垂直31° Soldier160S-ER：水平25°，垂直18.5° |
|||
|
符號反差 |
|
≥25% |
|||
|
機械/ 電氣參數 |
通訊接口 |
|
RS-232,USB,10M/100M 以太網 |
||
|
外觀尺寸(mm) |
|
45(W)×52(D)×25(H) |
|||
|
重量 |
|
260g |
|||
|
提示方式 |
|
蜂鳴器，指示燈 |
|||
|
工作電壓 |
|
10~30VDC |
|||
|
額定功耗 |
|
紅光1.92W(典型值) 白光1.68W (典型值) |
|||
|
電流@24V DC
|
電力消耗 |
最高 150mA ，3.6W |
|||
|
待機電流 |
60mA |
||||
|
環境參數 |
工作溫度 |
|
-20℃~+50℃ |
||
|
存儲溫度 |
|
-40℃~+70℃ |
|||
|
相對濕度 |
|
5%~95%(無凝結) |
|||
|
靜電防護 |
|
±16kV(空氣放電) ±8kV（直接放電） |
|||
|
防護等級 |
|
IP65 |
|||
|
國際認證 |
FCC Part15 Class B, CE EMC Class B, RoHS,光生物安全 |
||||
|
配件列表
|
數據線
|
以太網線 |
以太網數據線，用來連接本機和網絡端口 |
||
|
USB+RS232+I/0端子 |
三合一數據線，用來連接本機和I/0輸入輸出 |
||||
|
適配器 |
輸入100~240V 輸出DC 24V/1.5A |
||||
相關更多新大陸NLS-Soldier160讀碼器的資料請與我們的工作人員聯得聯系。
